1 背景

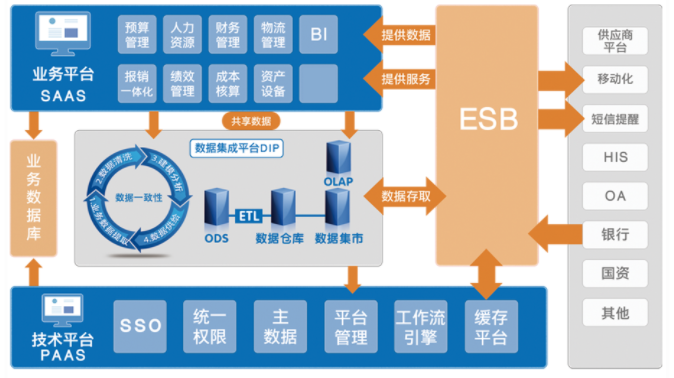

为满足国家互联互通评测标准要求，各医院正在竞相搭建一体化信息平台。例如在某医院建设的HRP平台。
医院的各业务系统需要通过WebService的方式集成到一体化平台，例如LIS、CIS、PACS、电子病历等，均需要调用HRP的数据集成接口（WebService）进行接入。
医院需要定时将数据上报给相关机构。数据上报通常是采用WebService方式实现。
SOA 模型（面向消息，已很少有人在使用）
RPC 模型（面向方法，大多数医院在用）
REST 模型（面向资源，针对互联网应用，也常见于存储监控接口(如EMC XtremIO)、虚拟化或超融合API等）
其中 RPC 模型，又分成三类：
XML-RPC(已很少有人在使用)
JSON-RPC（新的标准，正在逐步推广）
SOAP + WSDL （老的标准，由微软推出，目前大多数医院及厂商在用）

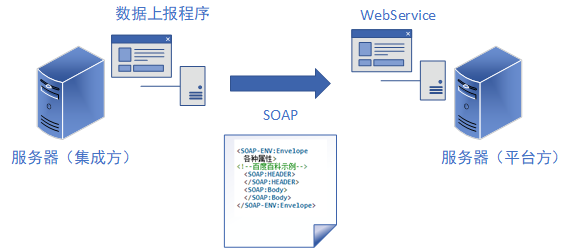

在集成方调用WebService的时候，需要遵从特定的协议进行数据封包。SOAP是一种协议（简单对象访问协议），它定义了一种基于XML的标准格式。
SOAP协议所定义的XML格式包括几个必须的标记：
（1）SOAP Envelope
SOAP信封，用来包裹SOAP内容主体。
（2）SOAP Header
SOAP头，用来帮助WebService端对调用方的数据进行数据检查（如安全检查、数据有效性检查等）。
（3）SOAP Body
SOAP体，用来描述请求调用的函数名、参数等信息。
WSDL有两个含义，第一个含义为SOAP WebService的调用地址（Endpoint），第二个含义为SOAP WebService的描述语言。
在数据集成方调用WebService的时候，需要四个要素：
（1）调用方地址
通常为http(s)://xxx.xxx.xxx.xxx:xxx/xxx?wsdl
（2）Soap头
需要按照WebService提供方的约束，填入Soap头信息。
（3）函数名
通常，一个调用地址会对外暴露多个函数，调用方在调用WebService的时候，需要提供函数名。
（4）参数
进行WebService函数调用时，需要给出函数的必要参数。
通常情况下，如果按照Post方式请求wsdl地址，则意味着进行WebService函数调用。如果按照Get方式请求wsdl地址，则意味着要获取WebService的描述信息。该WebService描述信息描述了该wsdl地址对外暴露的函数名、函数相关参数以及Soap头规定等信息。
获取WebService描述信息，是为了帮助开发人员了解如何对WebService进行调用。某些开发语言框架支持通过WebService描述信息生成本地的WebService调用代理，从而简化WebService调用程序的代码量。诸葛运帷监控系统运用WSDL信息帮助用户进行WebService的监控配置。
对WebService的监控，包含两个监控级别：
（1）监控WSDL地址的可用性
（2）监控每个WebService函数调用的结果是否符合预期
通过定期请求各WebService的WSDL对WebService的可用性进行监控。此类监控可以反映的问题包括：
（1）部署WebService的服务器宕机。
（2）WebService服务进程终止。
（3）WebService服务进程无法对外服务。
（4）WebService程序存在服务级错误（500）或编译错误。
监控流程
（1）配置WSDL地址、相关IP、相关业务。
（2）系统定期通过GET方式请求WSDL地址，根据HTTP的返回码判断状态，并记录请求时间。
2.4.2 监控每个WebService函数调用的结果是否符合预期
通过录入事先准备好的参数，调用WebService的各个函数，并判断WebService函数的返回值是否符合预期。此类监控可以反映的问题包括：
（1）部署WebService的服务器宕机。
（2）WebService服务进程终止。
（3）WebService服务进程无法对外服务。
（4）WebService程序存在服务级错误（500）或编译错误。
（5）WebService函数执行是否正常。（如是否存在逻辑错误、调用阻塞等情况）。
监控流程
（1）配置WSDL地址，相关IP、相关业务。
（2）配置要调用的函数、SOAP头、参数、预期的返回值、预期调用时间。
（3）系统定期通过POST方式根据配置进行WebService调用，传入预先配置好的SOAP头、函数名和参数。当WebService产生返回值时，根据返回值及调用时间进行判断。当返回值不符合预期或调用时间超过预期时，则进行报警。

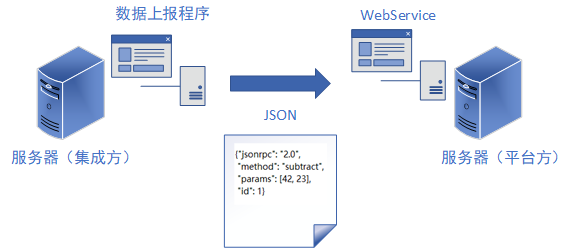

JSON-RPC是由JSON-RPC Working Group发布的一种RPC通信标准。不同于Soap Webservice的XML，JSON-RPC的数据格式为JSON。这里采用JSON为数据格式，则意味着数据包的整体为JSON格式，而非Soap WebService中包裹了一段JSON。很多医院的HIS厂商宣称他们数据传输的格式为JSON，然而事实是，他们的WebService函数，参数为JSON格式，其实质仍然是基于Soap。这种运用方式，不属于JSON-RPC的范畴。
JSON-RPC协议的提出方有一句口号：为简单而生。所以在JSON-RPC协议中，并没有显式的规定JSON-RPC WebService必须有某种标准化的类似于WSDL的函数定义或声明文档的存在。它的文档应该是类似于API说明书之类的手册，没有统一的要求。需要开发人员阅读API接口文档，然后按照接口文档进行程序开发。因此，诸葛运帷在实现对JSON-RPC WebService监控的时候，无法根据定义帮助用户进行监控配置。用户必须手动录入相关参数。
JSON-RPC格式
当发起一个rpc调用时，除通知之外，服务端都必须回复响应。响应表示为一个JSON对象，使用以下成员：
jsonrpc
指定JSON-RPC协议版本的字符串，必须准确写为“2.0”
result
该成员在成功时必须包含。
当调用方法引起错误时必须不包含该成员。
服务端中的被调用方法决定了该成员的值。
error
该成员在失败时必须包含。
当没有引起错误时必须不包含该成员。
该成员参数值必须为5.1中定义的对象。
id
该成员必须包含。
该成员值必须于请求对象中的id成员值一致。
若在检查请求对象id时错误（例如参数错误或无效请求），则该值必须为空值。
响应对象必须包含result或error成员，但两个成员必须不能同时包含。

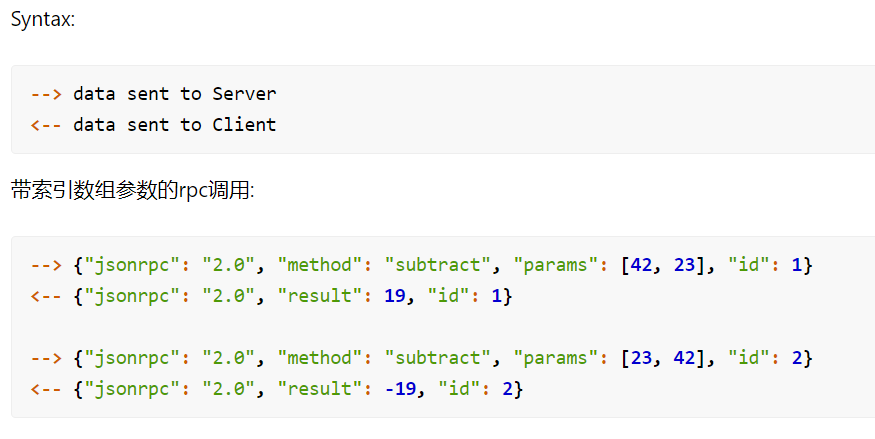

示例

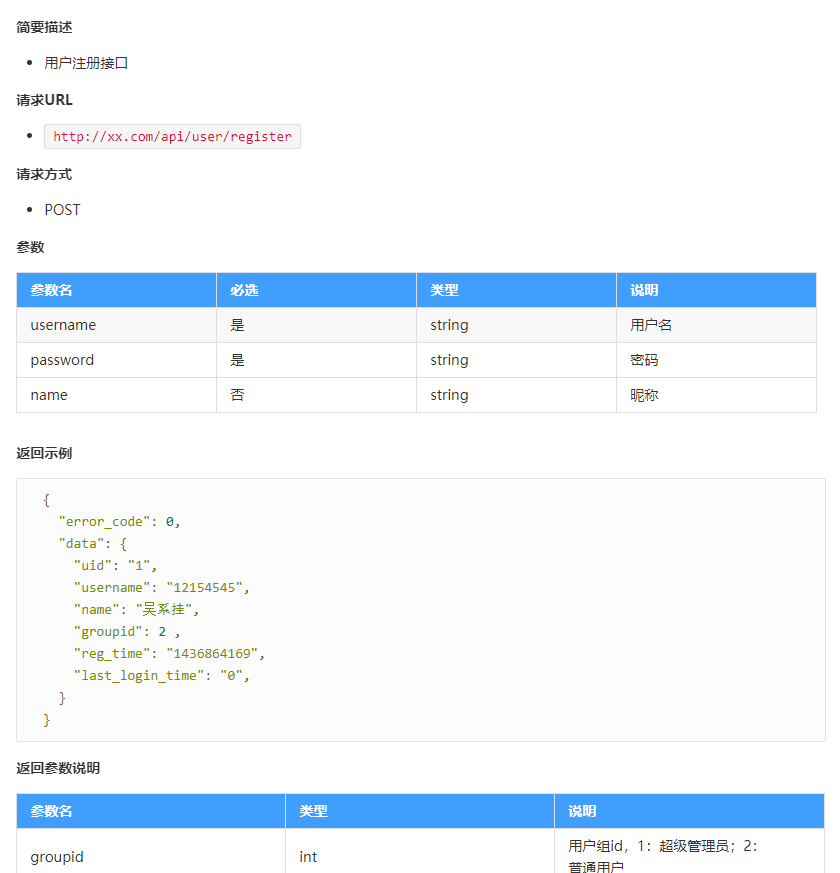

JSON-RPC是由JSON-RPC Working Group出台的标准。这个标准之所以有名，是因为广大比特币交易平台都采用这个协议。但是不见得所有厂商都愿意使用这个协议。因此，也有不少厂商采用更为简单（或随意）的JSON格式封装自己的通信协议。例如，showdoc官方给出的API接口模板，就定义了一种JSON-RPC数据格式。
对JSON-RPC WebService的监控，由于灵活性太大，因此留给系统辅助用户进行监控配置的空间较小。基本来说，需要用户手动录入以下四项基本信息：
（1）调用地址
如http://xx.com/api/user/register
（2）请求头（Body）
与SOAP WebService不同，JSON-RPC的请求头通常放在HTTP Header里面。
（3）请求体（Body）
请求体是JSON格式的文本。不同的标准定义的请求体格式不同，用户需要根据相关API文档中的要求填入。
（4）预期返回值
请求发往目标地址后，预期的返回数据。
（5）预期的响应时间
从请求开始到WebService返回结果，最大容忍时间。
监控流程
（1）配置JSON-RPC WebService地址，相关IP、相关业务。
（2）配置要调用的请求体、预期的返回值、预期调用时间。
（3）系统定期通过POST方式根据配置进行WebService调用，传入预先配置好请求头、请求体。当WebService产生返回值时，根据返回值及调用时间进行判断。当返回值不符合预期或调用时间超过预期时，则进行报警。
对调用方或WebService的日志进行监控，通过关键字识别其中的错误信息，遇到严重度较高的错误，通过监控系统进行报警。
WebService 的分类管理、WebService 的批量导入、WebService 入参及出参的配置（更多的输入空间，而非简单输入框）。
WSDL地址的请求，根据响应时间、HTTP状态码判断调用是否成功。
与Soap WebService共享列表页，弹出页输入请求头、请求体，支持模拟调用。
监控脚本的实现。
读取WebService日志，分析系统报错。
展示WebService报表，包括基本信息与监控状态。
